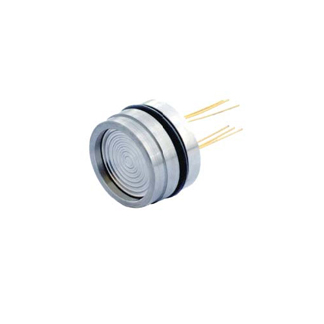

HT19 硅压阻式压力传感器

2022-08-15 434

资料下载

   硅压阻式传感器的核心是高稳定性扩散硅元件,被测介质差压通过316L 隔离膜片及硅油传递到硅桥片,利用扩散硅的压阻效应原理,实现测量液体、气体压力大小的目的。该压敏元件采用先进技术及316L 壳体封装,利用厚膜电路对其进行温度补偿和零点修正,具体很高的可靠性、重复性和稳定性。


技术指标:


类       型: 表压,绝压,密封参考压
量       程:
0~10KPa、20KPa、35KPa、70KPa、100KPa、200KPa、350KPa、700KPa、1000KPa、2000KPa、3500KPa、7MPa、10MPa 、20MPa、35Mpa、60MPa、70MPa、80MPa、100MPa

非  线 性: ±0.15 (0~2MPa),±0.2 (3.5MPa~60MPa)

输       出: 0~50mV,0~100mV

供电电源: 1.5mA
工作温度:  -20℃~80℃
电气连接: 导柱
特       点: 高精度、高稳定性,全316L不锈钢、全钛材、哈氏合金膜片等材质
典型应用: 气体、液体压力测量,石油化工,城镇供水、供热,航空航天检测,工程控制系统,液压系统


选型指南:
