SM923X系列 数字输出低压传感器

2021-11-18 452

资料下载

产品介绍:


        SM923X系列是超低压数字校准补偿 MEMS 传感器,压力范围低至 125 Pa,采用 JEDEC 标准 SOIC-16 封装。

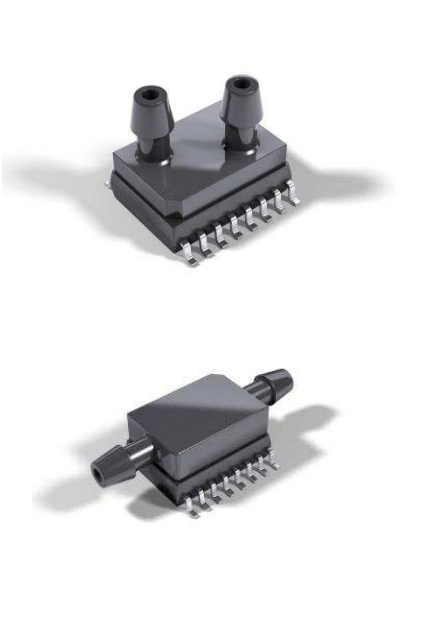

        SM923X系列提供低至 125 Pa 的压力范围,具有 16 位 I2C 数字接口。 此类超低压传感器可用在表压和差压配置中,采用 JEDEC 标准 SOIC-16 封装,可双垂直或水平安装。板安装和系统级自动调零后的总误差范围小于 1%FS。预热行为和长期的稳定性进一步证实了其在零件使用寿命内的预期性能。

        将压力传感器与信号调整 ASIC 结合到单个封装中简化了高级硅微加工压力传感器的使用。该压力传感器可直接安装在标准印刷电路板上,可以从数字接口获取高水平的校准压力信号。这消除了对额外电路(如包含自定义校正算法的补偿网络或微控制器)的需求。


技术参数:

类       型: 表压,差压
量       程: 0~0.018, 0.036, 0.044, 0.087Psi
精       度: ±1.5%,±2.5%,±3%FS
输       出:
16 位 I2C

工作温度: -20℃~85℃
电气连接: 板载式
供电电源: 3.3~5V
特       点: 压力校准和温度补偿输出,16 位 I2 C 数字接口
典型应用: 通气设备 - CPAP、呼吸机、制氧机,HVACR - VAV 控制器,过滤器监控,空气和气体流测量仪
